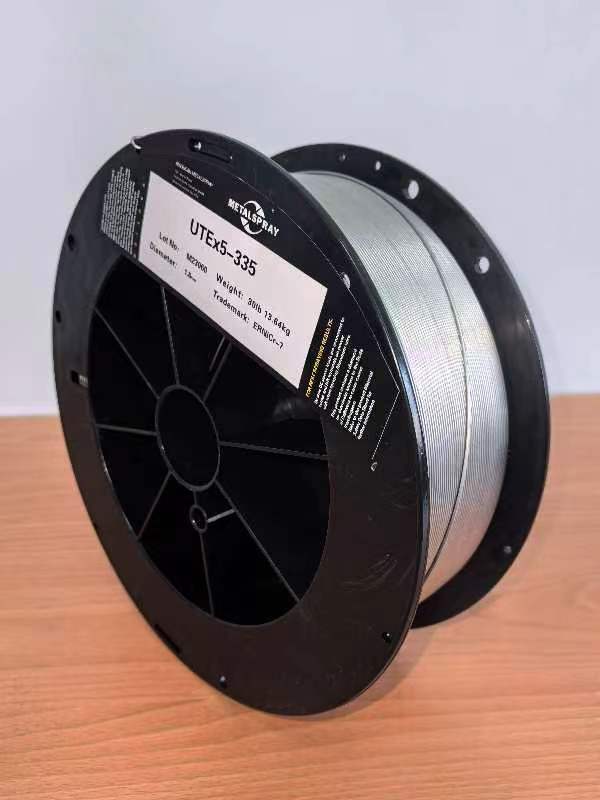

进口UTEx5-335（45CT）涂层应用METALSPRAY EXCALIBUR 2000超音速电弧喷涂系统，是一种高性能的抗腐蚀涂层，专门用于电厂锅炉高温环境中硫腐蚀和氧化腐蚀保护。

涂层成份

进口UTEx5-335（45CT）主要成分是镍铬合金，进口UTEx5-335（45CT）的金相设计是专门为在高温环境下硫化环境中锅炉抗化学腐蚀而作的。进口UTEx5-335（45CT）不是一个消耗的涂层，而是阻挡住腐蚀和阻止锅炉水冷壁管变薄。

实际应用中， 进口UTEx5-335（45CT）能在平均7~10年中可靠地保护管子正常工作。METALSPRAY自1984年以来在世界各地的锅炉中喷涂的进口UTEx5-335（45CT）涂层超过100万平方英尺。

涂层平均耗失小于每年0.0005英寸（13μ），即0.013mm

进口UTEx5-335（45CT）预合金涂层比碳钢的抗硫腐蚀能力高60倍以上

铬是抗硫化腐蚀最重要的元素，在有镍的情况下，铬达到40%以上，在高温硫化环境中抗腐蚀最有效。

含有40%以上的Cr的涂层合金，在喷涂过程中，形成了稳定的氧化铬，它能阻碍在涂层中形成不稳定的氧化铁、氧化镍、硫化铁、硫化镍。这就是保持铬在40%以上的原因。氧化铬有很致密的晶格结构，比腐蚀元素硫质点更紧密。这种紧密的结构作为屏障限制了硫渗透穿过涂层。

Ni加强了进口UTEx5-335（45CT）涂层的机械性能。Ni具有超附着的特性，使涂层对基体的附着非常牢固。镍还具有可延展性，这一特性使及进口UTEx5-335（45CT）涂层具有与碳钢水管基体几乎同样的热膨胀率，因此能够抵抗锅炉周期性的应力。如果涂层与水管基体的热膨胀率不同，将导致涂层机械剥落。

Ti进一步加强涂层附着强度，在雾化过程中，钛与氧反应协助氧化铬的形成。钛使质点的温度达到最高，从而改善喷涂效率。

进口UTEx5-335（45CT）是预合金化材料。

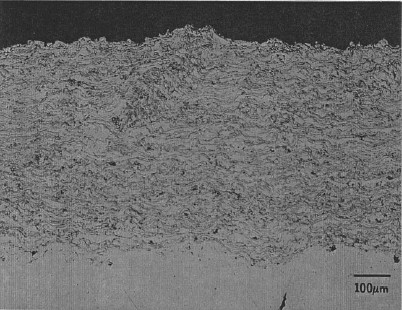

抗腐蚀涂层要预合金化保证涂层中均一的金相组织。这一点至关重要，因为如果丝材不预合金化，涂层中就会存在富Ni区即贫Cr区，这就很容易因铬含量不足形成S侵蚀该区域并进一步腐蚀锅炉管壁。同时非预合金化的材料也使涂层容易剥落。进口UTEx5-335（45CT）能保证Ni、Cr金属在合金中高度均匀分布，从而确保了涂层具有优异的保护性能。

进口UTEx5-335（45CT）涂层具有与碳钢相近的热膨胀系数，从而保证涂层与锅炉基体结合完美而不会发生剥落。

进口UTEx5-335（45CT）涂层性能保证：

孔隙率：    ＜1％

Cr：  42-45%

耐温度：    ≥1200℃

Ni：  54-56%

结合强度：  ＞55MPa

Ti：  0.2-1%

涂层厚度：   0.2-0.3mm

直径：1.6mm

涂层硬度：   55-60HRC
